Подшипниковые узлы UCFL
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
«ПодшипникРУ» предлагает в ассортименте подшипниковые узлы типа UCFL российского бренда LPZ.
Общая информация о продукции

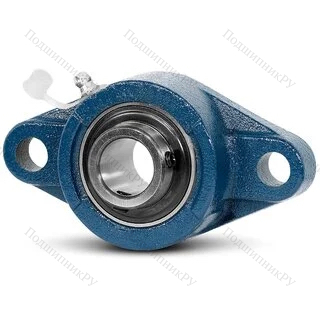

Конструктивно данные корпусные подшипники UCFL выполнены из фланцевого корпуса типа FL, имеющего в проекции форму ромба с парой отверстий для установки болтовых креплений. Последние используются для его фиксации на поверхности, перпендикулярной оси вращения вала.
По умолчанию, для его производства используется серый износостойкий чугун. Однако, в нашем каталоге заказчики могут подобрать варианты с полимерными корпусами или модели, у которых данный элемент конструкции изготовлен из нержавеющей стали.
В качестве встраиваемого корпусного подшипника используется тип UC (исполнение Y). Это однорядный аксиальный шарикоподшипник с цилиндрическим посадочным отверстием. При установке в посадочное отверстие корпуса (за счёт формы внутренней поверхности последнего и наружной поверхности внешнего кольца подшипника) узел приобретает способность к самоустановке.
Что позволяет достаточно эффективно компенсировать имеющиеся перекосы, несоосность и прогибы вала, возникающие в процессе его работы.
Узел адаптирован для установки подшипников аналогичного исполнения иных типов.
В собранном виде данная сборочная единица достаточно компактна, что позволяет устанавливать узел в местах с ограниченным пространством (вариант, конвейеры).
Исполнение узла, закрытое. Может комплектоваться:
- стандартными уплотнениями;
- защитными крышками, изготовленными из стали (литера «С», проставляемая в конце маркировки узла, UCFL2XXC, обозначает закрытую, а литера «Е», открытую версию);
чугунными крышками (CUCFL2XXC – закрытая, CUCFL2XXCE – открытая).
