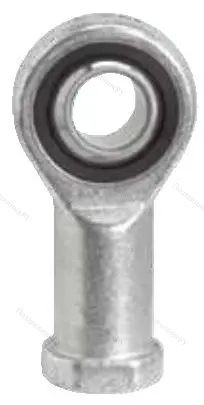

Данные наконечники выполнены из двух основных элементов, корпуса и, установленного в нём, шарнира. Это оптимальный соединительный элемент, одновременно выполняющий функцию опоры.

Характерным отличием продукции данной линейки от серии TSF, является форма ножки корпуса (стержня). Она имеет цилиндрическую форму (у TSF ножка плоская, с рельефно выделяющимся цилиндром внутренней резьбы). Резьба у данных наконечников также внутренняя.

Вторым отличием является необслуживаемый подшипник скольжения, установленный в посадочном отверстии корпуса, имеющий сферическую форму. Реализованная пара трения, сталь-спекаемая бронза с тканевой прокладкой PTFE (политетрафторэтилен). В связи с весьма низким коэффициентом трения данного материала, подшипник не требует смазки, и относится к категории необслуживаемых.

Шарнир сферического типа, установленный в наконечнике, обеспечивает надёжное восприятие существенных нагрузок, возникающих при совершении разнообразных движений:

Вращения;
Опрокидывания;
Качения.

Последнее реализуется благодаря взаимному перемещению колец подшипника относительно его оси. Как правило, в эксплуатационных параметрах изделия, размах подобного движения задаётся величиной угла β (бета)

Опрокидывание обеспечивается способностью внутреннего кольца перемещаться перпендикулярно (относительно наружного). Задаётся углом α (альфа), определяющим разделение осей подшипника относительно колец.
